Instituto Arthur Casas de Arquitetura e Inovação : Projeto de arquitetura : Edifício Mamãe [EXFUT

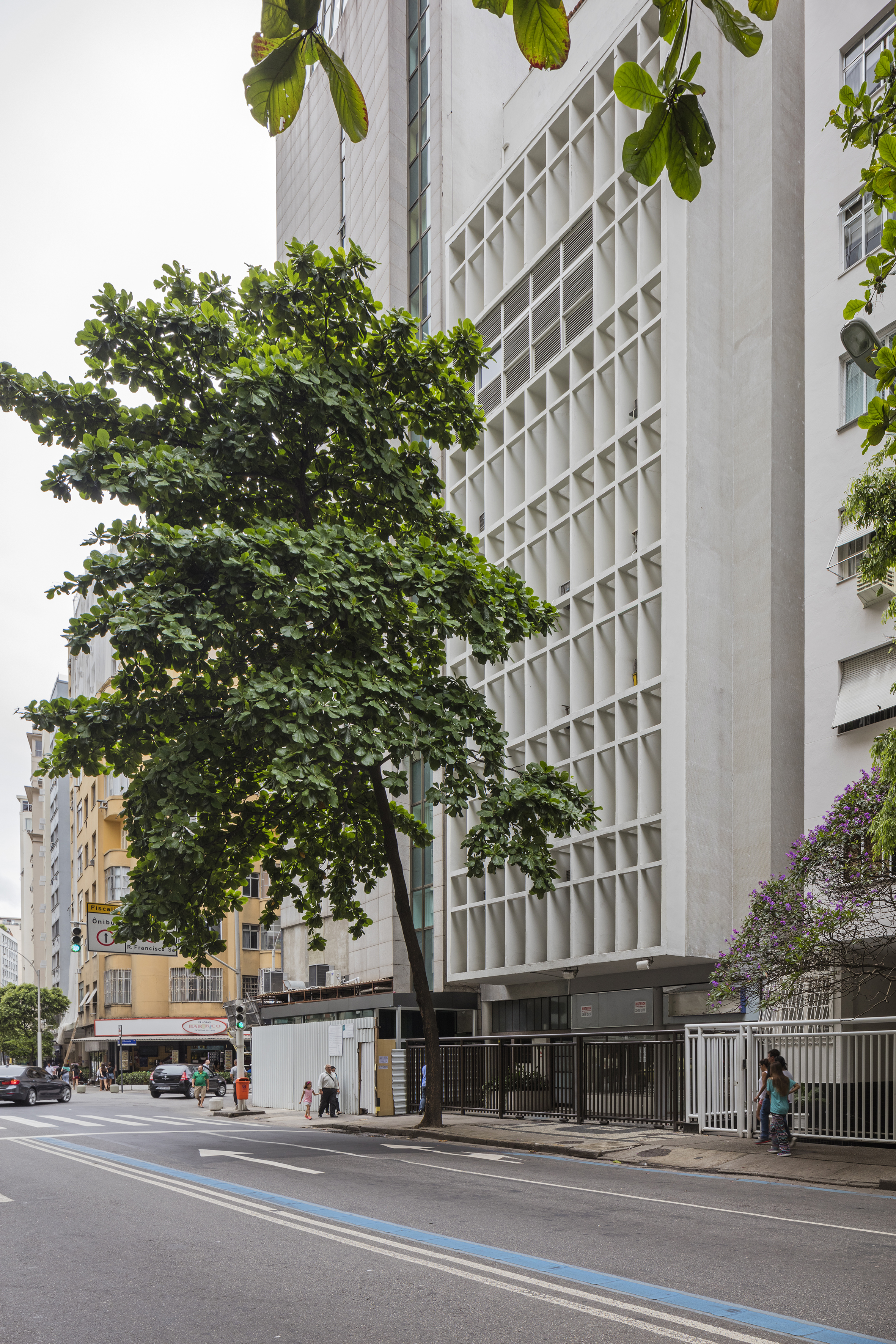

Fachada do edifício [título atribuído]. Fotografia de Leonardo Finotti.

Solução projetual: Composição de brises móveis e estruturas fixas para sombreamento da fachada
Solução projetual: Composição de brises móveis e estruturas fixas para sombreamento da fachada
Tipo de solução: Controle solar, fachada, controle solar, conforto ambiental
Sistemas construtivos: Concreto moldado in loco
Autoria atribuída: Milton Roberto, Marcelo Roberto, Maurício Roberto
Ano: 1945
Estado: Construído, descaracterização média

Modelos 3D

EX-012-3D-Ed Mamãe.3dm
EX-012-3D-Ed Mamãe.dwg
EX-012-2D-Ed Mamãe.dwg
EX-012-2D-Ed Mamãe.pdf

Aspectos inovadores

Aspectos principais: O edifício exibe uma estratégia de controle solar frente à incidência do período da tarde, especialmente durante o verão, adotando solução com três elementos complementares: grelha fixa em concreto, folhas móveis de venezianas de madeira junto à caixilharia das fachadas e brises externos, na extremidade das fachadas, executados em madeira. As esquadrias são também compostas por três partes: centro em janela de correr de vidro e venezianas móveis de madeira nas áreas superior e inferior, posicionadas para permitir a ventilação cruzada nas unidades. Os brises externos de madeira e a grelha de concreto trabalham em conjunto com o aparato da caixilharia para reduzir a entrada de sol na região envidraçada; O edifício exibe uma estratégia de controle solar frente à incidência do período da tarde, especialmente durante o verão, adotando solução com três elementos complementares: grelha fixa em concreto, folhas móveis de venezianas de madeira junto à caixilharia das fachadas e brises externos, na extremidade das fachadas, executados em madeira. As esquadrias são também compostas por três partes: centro em janela de correr de vidro e venezianas móveis de madeira nas áreas superior e inferior, posicionadas para permitir a ventilação cruzada nas unidades. Os brises externos de madeira e a grelha de concreto trabalham em conjunto com o aparato da caixilharia para reduzir a entrada de sol na região envidraçada
Relevância / contribuição: O edifício evidencia uma estratégia minuciosa de controle solar, ainda hoje relevante, reafirmando a atualidade de soluções arquitetônicas que combinam técnica e expressão formal sem dependência de sistemas artificiais de climatização.; O edifício evidencia uma estratégia minuciosa de controle solar, ainda hoje relevante, reafirmando a atualidade de soluções arquitetônicas que combinam técnica e expressão formal sem dependência de sistemas artificiais de climatização.
Aspectos técnicos contemporâneos: A arquitetura moderna brasileira passou a compreender a fachada como um elemento de mediação entre interior e exterior¹, incorporando dispositivos de controle solar e ventilação natural que contribuíram para o desempenho ambiental das edificações ² .

Em condições climáticas tropicais, a ventilação natural associada ao sombreamento por brises reduz o ganho térmico e melhora o conforto, evidenciando a eficácia das soluções passivas adaptadas ao contexto local.³ A eficácia dessa solução depende da qualidade do projeto, especificação, execução e manutenção adequados. Falhas nessas etapas comprometem o desempenho, exigindo uma abordagem integrada que assegure durabilidade e eficiência.⁴

Em edifícios comerciais, é possível alcançar uma redução de até 18,08% na carga térmica, um incremento de até 30% nas horas de conforto⁵ e um bloqueio solar de até 39,68%⁶. Embora sejam necessárias análises específicas para cada caso e os dados para o contexto residencial ainda sejam limitados, a utilização de brises permanece tecnicamente justificável como estratégia passiva de otimização do desempenho ambiental.; A arquitetura moderna brasileira passou a compreender a fachada como um elemento de mediação entre interior e exterior¹, incorporando dispositivos de controle solar e ventilação natural que contribuíram para o desempenho ambiental das edificações ² .

Em condições climáticas tropicais, a ventilação natural associada ao sombreamento por brises reduz o ganho térmico e melhora o conforto, evidenciando a eficácia das soluções passivas adaptadas ao contexto local.³ A eficácia dessa solução depende da qualidade do projeto, especificação, execução e manutenção adequados. Falhas nessas etapas comprometem o desempenho, exigindo uma abordagem integrada que assegure durabilidade e eficiência.⁴

Em edifícios comerciais, é possível alcançar uma redução de até 18,08% na carga térmica, um incremento de até 30% nas horas de conforto⁵ e um bloqueio solar de até 39,68%⁶. Embora sejam necessárias análises específicas para cada caso e os dados para o contexto residencial ainda sejam limitados, a utilização de brises permanece tecnicamente justificável como estratégia passiva de otimização do desempenho ambiental.

Galeria de imagens

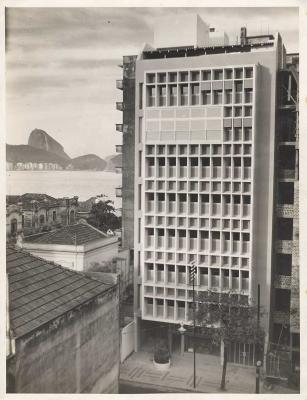

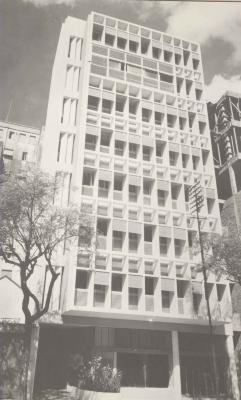

Fachada do Edifício Mamãe. [s.d.]. [Autoria não identificada]. Fonte: Acervo Núcleo de Pesquisa e Documentação (NPD), Faculdade de Arquitetura e Urbanismo da Universidade Federal do Rio de Janeiro.

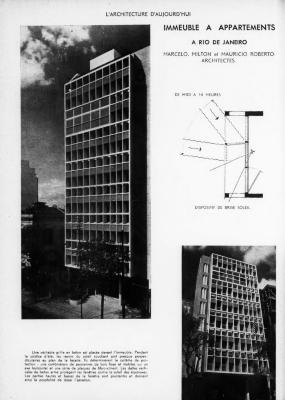

Repercussão internacional do projeto [título atribuído], 1947. [autoria não identificada] Fonte: Immeuble à appartements à Rio de Janeiro. L’Architecture d’Aujourd’hui, n.16, p. 38, dez. 1947.

Ficha técnica

Solução projetual

Composição de brises móveis e estruturas fixas para sombreamento da fachada

Nome do projeto

Edifício Mamãe

Autoria atribuída

Milton Roberto, Marcelo Roberto, Maurício Roberto

Ano

1945

Local

Av. Nossa Sra. de Copacabana, 1267 - Copacabana, Rio de Janeiro - RJ

Região

Sudeste

Escolha do projeto

Composição de camadas de controle solar na fachada, com brises fixos horizontais e verticais, e brises móveis (venezianas manuseáveis instaladas no exterior das unidades, na fachada do edifício.

Tipo de solução

Controle solar, fachada, controle solar, conforto ambiental

Relevância / contribuição

O edifício evidencia uma estratégia minuciosa de controle solar, ainda hoje relevante, reafirmando a atualidade de soluções arquitetônicas que combinam técnica e expressão formal sem dependência de sistemas artificiais de climatização.

Sistemas construtivos

Concreto moldado in loco

Elementos arquitetônicos

Brise

Material

Concreto, madeira

Aspectos principais

O edifício exibe uma estratégia de controle solar frente à incidência do período da tarde, especialmente durante o verão, adotando solução com três elementos complementares: grelha fixa em concreto, folhas móveis de venezianas de madeira junto à caixilharia das fachadas e brises externos, na extremidade das fachadas, executados em madeira. As esquadrias são também compostas por três partes: centro em janela de correr de vidro e venezianas móveis de madeira nas áreas superior e inferior, posicionadas para permitir a ventilação cruzada nas unidades. Os brises externos de madeira e a grelha de concreto trabalham em conjunto com o aparato da caixilharia para reduzir a entrada de sol na região envidraçada

Aspectos técnicos contemporâneos

A arquitetura moderna brasileira passou a compreender a fachada como um elemento de mediação entre interior e exterior¹, incorporando dispositivos de controle solar e ventilação natural que contribuíram para o desempenho ambiental das edificações ² .

Em condições climáticas tropicais, a ventilação natural associada ao sombreamento por brises reduz o ganho térmico e melhora o conforto, evidenciando a eficácia das soluções passivas adaptadas ao contexto local.³ A eficácia dessa solução depende da qualidade do projeto, especificação, execução e manutenção adequados. Falhas nessas etapas comprometem o desempenho, exigindo uma abordagem integrada que assegure durabilidade e eficiência.⁴

Em edifícios comerciais, é possível alcançar uma redução de até 18,08% na carga térmica, um incremento de até 30% nas horas de conforto⁵ e um bloqueio solar de até 39,68%⁶. Embora sejam necessárias análises específicas para cada caso e os dados para o contexto residencial ainda sejam limitados, a utilização de brises permanece tecnicamente justificável como estratégia passiva de otimização do desempenho ambiental.

Descrição

O edifício, projetado para abrigar a família - os irmãos Roberto e sua mãe -, apresenta em sua fachada principal incidência solar predominante no período da tarde. Em resposta a essa condição, os arquitetos adotaram uma estratégia de sombreamento que combina grelha de concreto, brises externos e venezianas móveis integradas às esquadrias. Segundo Oliveira Eskinazi (2023), a fachada principal, orientada para sudoeste e voltada à sala de estar e a um dos dormitórios, é composta por um conjunto de brise-soleils de concreto em grelha, associado a um sistema que articula venezianas de madeira, fixas e móveis, com esquadrias de vidro. A autora indica que esse conjunto organiza-se em três planos: o primeiro, dominante, é a própria grelha de concreto; o segundo, composto por venezianas fixas de madeira originalmente pintadas de amarelo, atualmente removidas; e o terceiro, formado por esquadrias móveis - a grelha apresenta recuos laterais de aproximadamente 1,20 m, criando um afastamento em relação aos edifícios vizinhos e contribuindo para a leitura autônoma da fachada. Nos pavimentos tipo, essa composição resulta em continuidade e ritmo constante. No sétimo pavimento, entretanto, a sala de jantar avança no plano da grelha, e as venezianas são deslocadas para a frente, gerando assimetria na composição e alterando a espacialidade interna, ao transformar a faixa posterior da sala em uma espécie de varanda, modificando a relação entre interior e exterior.
A grelha de concreto, que funciona como brise fixo na fachada, não faz parte da estrutura do edifício, como ressalta Eskinazi (2023, p.97): “Os pilares têm 1,80 m de recuo com relação ao plano da fachada principal e estão, em sua maioria, localizados dentro das paredes que limitam o edifício com os vizinhos ou dentro de paredes divisórias internas. Deste modo, a presença da estrutura resistente não está explicitada no interior das unidades. Assim, a ideia de autonomia da fachada está mais uma vez presente [...], já que os planos que a compõem são projetados em balanço para além da estrutura, que está ocultada no interior das alvenarias.”

Estado

Construído, descaracterização média

Uso original

Habitacional

Uso atual

Habitacional

Instituição depositária

Núcleo de Pesquisa e Documentação Faculdade de Arquitetura e Urbanismo da UFRJ (NPD-UFRJ)

Contato

https://npd.fau.ufrj.br/

Créditos

NPD/UFRJ

Fontes e referências

Flats in Rio de Janeiro. The Architectural Review. Londres, v.102, p.58-59. abr. 1947. Disponível em: https://ia803106.us.archive.org/27/items/sim_architectural-review_1947-08_102_608/sim_architectural-review_1947-08_102_608.pdf Acesso em out. 2025
Immeuble à appartements à Rio de Janeiro. L’Architecture d’Aujourd’hui, n.16, p. 38, dez. 1947. Disponível em: https://archive.org/details/sim_larchitecture-daujourdhui_1947-12/page/n61/mode/2up Acesso em mai. 2026.
BARBER, Daniel A. Climate-Sensitive Architecture as a Blueprint: Habits, Shades, and the Irresistible Staircase, mai. 2019. Disponível em https://springs-rcc.org/climate-sensitive-architecture/ Acesso em out. 2025.
MIGLIANI, Audrey. "Clássicos da Arquitetura: Edifício MMM Roberto / Irmãos Roberto" 30 Jul 2014. ArchDaily Brasil. Disponível em https://www.archdaily.com.br/br/624727/classicos-da-arquitetura-edificio-mmm-roberto-marcelo-roberto-milton-roberto-e-mauricio-roberto Acesso em out. 2025
OLIVEIRA ESKINAZI, Mara. Interfaces cariocas: Irmãos Roberto e a dimensão urbana da arquitetura para a habitação. Registros. Revista de Investigación Histórica, v. 19, n. 1, p. 89–109, 2023. Disponível em: https://revistasfaud.mdp.edu.ar/registros/article/view/602. Acesso em: nov. 2025.
Aspectos técnicos contemporâneos:
1.ESKINAZI, Mara Oliveira; PENTER, Pedro Engel. A fachada como interface, de Lucio Costa a Irmãos Roberto: repertório de projeto. In: SEMINÁRIO DOCOMOMO BRASIL, 13., 2019, Salvador. Anais [...].Disponível em: https://anais.docomomobrasil.com/brasil/sdbr13/sdbr13-015/. Acesso em: 7 abr. 2026.
2.CIRNE, Karin Huscher. Recomendações de projeto para o uso de brises em fachadas de edifícios multipavimentos. 2024. 79 f. Monografia (Especialização em Tecnologia e Gestão na Produção de Edifícios) – Escola Politécnica, Universidade de São Paulo, São Paulo, 2024. Disponível em: https://doi.org/10.11606/003185572.Acesso em: 7 abr. 2026.
3.CUNHA, Victória de Seixas; BASTOS, Leopoldo Eurico Gonçalves. Avaliação bioclimática de edifício moderno: o caso do Edifício Nova Cintra, Parque Guinle, Rio de Janeiro. Rio de Janeiro: UFRJ, [s.d.].Disponível em: https://anais.docomomobrasil.com/brasil/sdbr13/sdbr13-011/.Acesso em: abr. 2026.
4.ESKINAZI, Mara Oliveira. Interfaces cariocas: Irmãos Roberto e a dimensão urbana da arquitetura para a habitação. Registros, v. 19, n. 1, p. 89–109, jan./jun. 2023.
Disponível em: https://revistasfaud.mdp.edu.ar/registros/article/view/602.Acesso em: abr. 2026.
5.TORRES, T., BRASILEIRO, A., & SILVOSO, M. M. (2023). Ambientes Universitários Eficientes: Estudo Do Impacto Energético e conômico Da Implementação de Brises-soleis no Edifício Jorge Machado Moreira. Encontro Latino-Americano E Europeu Sobre Edificações E Comunidades Sustentáveis (euroELECS), 4(1), 940–952. Disponível em: https://eventos.antac.org.br/index.php/euroelecs/article/view/2573/2378  Acesso em: abr. 2026.
6. MAIA RAMOS, Rafael; DA COSTA MATTOS , Ana Beatriz; FLEMMING, Liane; SOUZA CAETANO, Diego. Comparação do Conforto Térmico entre os dois Terminais do Aeroporto Santos Dumont - RJ: Uma análise da insolação nos brises modernos. In: ENCONTRO NACIONAL DE CONFORTO NO AMBIENTE CONSTRUÍDO, 18., 2025. Anais [...]. [S. l.], 2025. DOI: 10.46421/encacelacac.v18i1.7184. Disponível em: https://eventos.antac.org.br/index.php/encac/article/view/7184. Acesso em: Acesso em: abr. 2026.

Flats in Rio de Janeiro. The Architectural Review. Londres, v.102, p.58-59. abr. 1947. Disponível em: https://ia803106.us.archive.org/27/items/sim_architectural-review_1947-08_102_608/sim_architectural-review_1947-08_102_608.pdf Acesso em out. 2025
Immeuble à appartements à Rio de Janeiro. L’Architecture d’Aujourd’hui, n.16, p. 38, dez. 1947. Disponível em: https://archive.org/details/sim_larchitecture-daujourdhui_1947-12/page/n61/mode/2up Acesso em mai. 2026.
BARBER, Daniel A. Climate-Sensitive Architecture as a Blueprint: Habits, Shades, and the Irresistible Staircase, mai. 2019. Disponível em https://springs-rcc.org/climate-sensitive-architecture/ Acesso em out. 2025.
MIGLIANI, Audrey. "Clássicos da Arquitetura: Edifício MMM Roberto / Irmãos Roberto" 30 Jul 2014. ArchDaily Brasil. Disponível em https://www.archdaily.com.br/br/624727/classicos-da-arquitetura-edificio-mmm-roberto-marcelo-roberto-milton-roberto-e-mauricio-roberto Acesso em out. 2025
