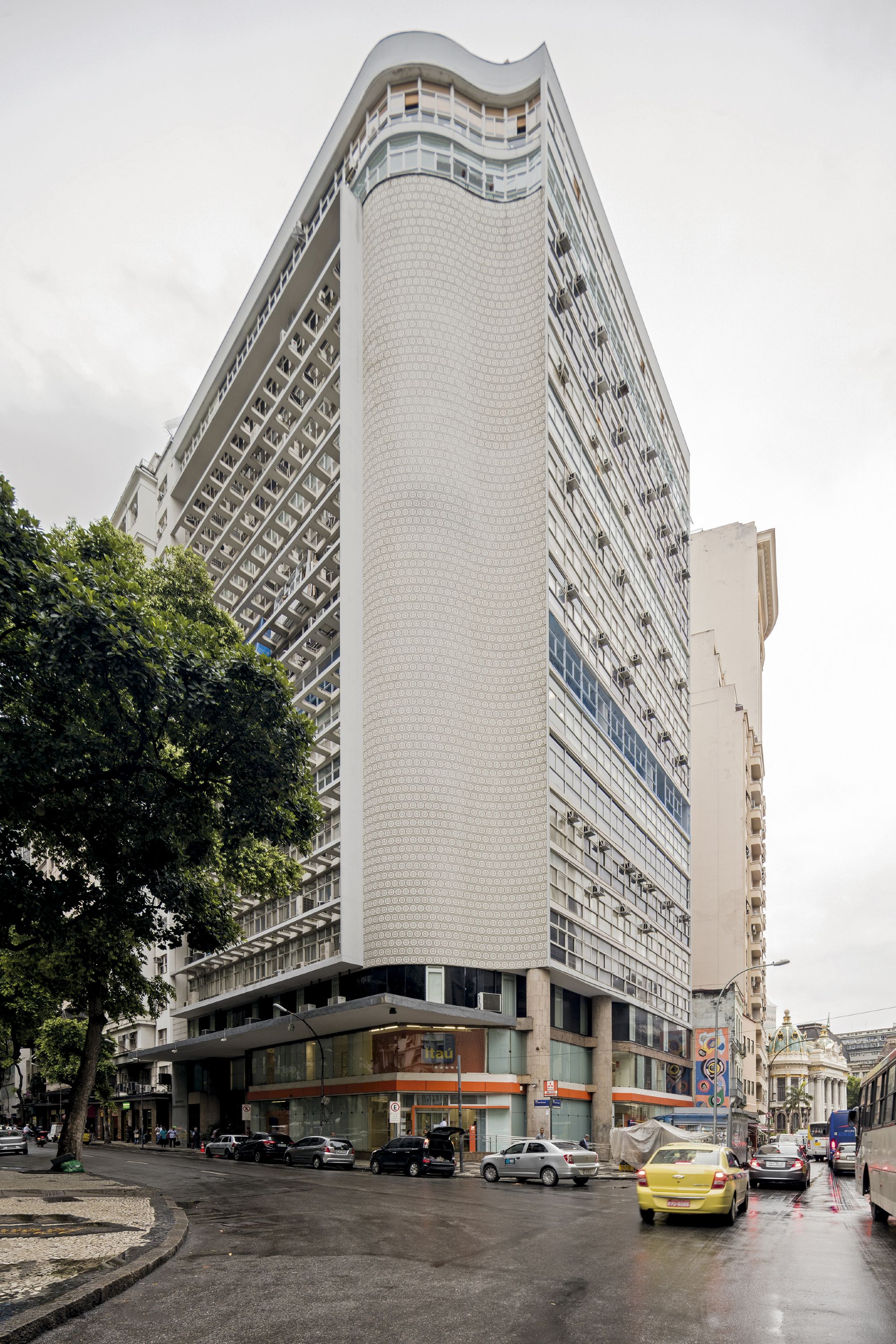

Fachada do Edifício Seguradoras [título atribuído]. Fotografia Leonardo Finotti.
Fachada do Edifício Seguradoras [título atribuído]. Fotografia Leonardo Finotti.
Solução projetual
Conjunto de brises metálicos independentes da fachada
Nome do projeto

Edifício Seguradoras

Solução projetual
Conjunto de brises metálicos independentes da fachada
Nome do projeto
Edifício Seguradoras
Tipo de solução
Conforto ambiental, controle solar, fachada
Sistemas construtivos
Concreto moldado in loco
Autoria atribuída
Marcelo Roberto, Milton Roberto, Maurício Roberto
Ano
1949
Estado
Construído, descaracterização alta

Modelos 3D

  • EX-010-2D-EDIFÍCIO SEGURADORAS.pdf

Aspectos inovadores

Aspectos principais
O Edifício Seguradoras se caracteriza como o primeiro projeto do escritório MMM Roberto de brise como elemento independente da fachada, em experimentação posterior aos edifícios ABI (1936) e IRB (1941). O programa consistia em escritórios de empresas de seguro, distribuidos em 16 pavimentos e lojas no pavimento térreo. A solução por brises verticais e horizontais se justifica pela insolação da fachada sudoeste no período da tarde, com ângulo de incidência tanto vertical quanto horizontal: "O mecanismo duplo idealizado pelos Roberto é composto horizontalmente por venezianas articuladas encaixadas dentro de trechos vazados da laje em balanço, com painéis de veneziana pivotantes horizontalmente alinhados com o bordo externo da caixa que o circunda. Estes elementos conferem à pele do edifício movimento e tatilidade, marcando aleatoriamente as superfícies iluminadas e sombreadas." (IZAGA, 2022)
O Edifício Seguradoras se caracteriza como o primeiro projeto do escritório MMM Roberto de brise como elemento independente da fachada, em experimentação posterior aos edifícios ABI (1936) e IRB (1941). O programa consistia em escritórios de empresas de seguro, distribuidos em 16 pavimentos e lojas no pavimento térreo. A solução por brises verticais e horizontais se justifica pela insolação da fachada sudoeste no período da tarde, com ângulo de incidência tanto vertical quanto horizontal: "O mecanismo duplo idealizado pelos Roberto é composto horizontalmente por venezianas articuladas encaixadas dentro de trechos vazados da laje em balanço, com painéis de veneziana pivotantes horizontalmente alinhados com o bordo externo da caixa que o circunda. Estes elementos conferem à pele do edifício movimento e tatilidade, marcando aleatoriamente as superfícies iluminadas e sombreadas." (IZAGA, 2022)
Relevância / contribuição
O projeto representa uma alternativa de abordagem minuciosa, tanto técnica quanto formal, frente a necessidade de controle solar visando conforto dos usuários em ambientes de escritório em edifícios com fachadas de grande incidência solar.
O projeto representa uma alternativa de abordagem minuciosa, tanto técnica quanto formal, frente a necessidade de controle solar visando conforto dos usuários em ambientes de escritório em edifícios com fachadas de grande incidência solar.

Ficha técnica

Solução projetual
Conjunto de brises metálicos independentes da fachada
Conjunto de brises metálicos independentes da fachada
Nome do projeto
Edifício Seguradoras
Edifício Seguradoras
Autoria atribuída
Marcelo Roberto, Milton Roberto, Maurício Roberto
Marcelo Roberto, Milton Roberto, Maurício Roberto
Ano
1949
1949
Local
R. Sen. Dantas, 74 - Centro, Rio de Janeiro - RJ
R. Sen. Dantas, 74 - Centro, Rio de Janeiro - RJ
Região
Sudeste
Sudeste
Equipe técnica e fornecedores
Colaboradores e equipe técnica: Feliciano Chaves, Odair Grillo, Julio de Barros Barreto Construtora: ECISA Engenharia Comércio e Indústria; Fornecedores: Esquadrias de Alumínio Pagani Pinheiro, Mármore Cia. Manito S.A.; Tacos de Segurança Parquet Donato; Cimento Portland
Colaboradores e equipe técnica: Feliciano Chaves, Odair Grillo, Julio de Barros Barreto Construtora: ECISA Engenharia Comércio e Indústria; Fornecedores: Esquadrias de Alumínio Pagani Pinheiro, Mármore Cia. Manito S.A.; Tacos de Segurança Parquet Donato; Cimento Portland
Escolha do projeto
Solução de brise de forma independente da fachada, elementos externos. A solução adotada é engenhosa e minuciosa no detalhamento de diferentes brises (verticais e horizontais).
Solução de brise de forma independente da fachada, elementos externos. A solução adotada é engenhosa e minuciosa no detalhamento de diferentes brises (verticais e horizontais).
Tipo de solução
Conforto ambiental, controle solar, fachada
Conforto ambiental, controle solar, fachada
Relevância / contribuição
O projeto representa uma alternativa de abordagem minuciosa, tanto técnica quanto formal, frente a necessidade de controle solar visando conforto dos usuários em ambientes de escritório em edifícios com fachadas de grande incidência solar.
O projeto representa uma alternativa de abordagem minuciosa, tanto técnica quanto formal, frente a necessidade de controle solar visando conforto dos usuários em ambientes de escritório em edifícios com fachadas de grande incidência solar.
Sistemas construtivos
Concreto moldado in loco
Concreto moldado in loco
Material
Alumínio
Alumínio
Aspectos principais
O Edifício Seguradoras se caracteriza como o primeiro projeto do escritório MMM Roberto de brise como elemento independente da fachada, em experimentação posterior aos edifícios ABI (1936) e IRB (1941). O programa consistia em escritórios de empresas de seguro, distribuidos em 16 pavimentos e lojas no pavimento térreo. A solução por brises verticais e horizontais se justifica pela insolação da fachada sudoeste no período da tarde, com ângulo de incidência tanto vertical quanto horizontal: "O mecanismo duplo idealizado pelos Roberto é composto horizontalmente por venezianas articuladas encaixadas dentro de trechos vazados da laje em balanço, com painéis de veneziana pivotantes horizontalmente alinhados com o bordo externo da caixa que o circunda. Estes elementos conferem à pele do edifício movimento e tatilidade, marcando aleatoriamente as superfícies iluminadas e sombreadas." (IZAGA, 2022)
O Edifício Seguradoras se caracteriza como o primeiro projeto do escritório MMM Roberto de brise como elemento independente da fachada, em experimentação posterior aos edifícios ABI (1936) e IRB (1941). O programa consistia em escritórios de empresas de seguro, distribuidos em 16 pavimentos e lojas no pavimento térreo. A solução por brises verticais e horizontais se justifica pela insolação da fachada sudoeste no período da tarde, com ângulo de incidência tanto vertical quanto horizontal: "O mecanismo duplo idealizado pelos Roberto é composto horizontalmente por venezianas articuladas encaixadas dentro de trechos vazados da laje em balanço,…
Descrição

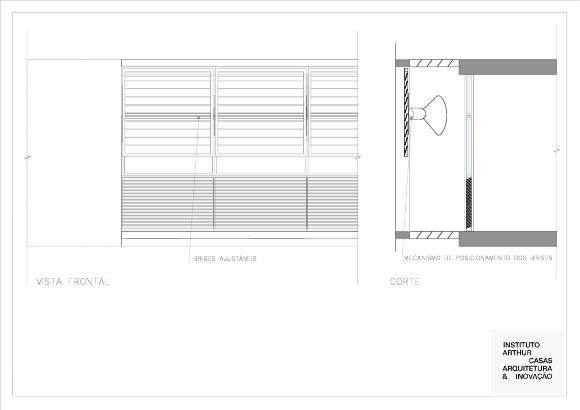

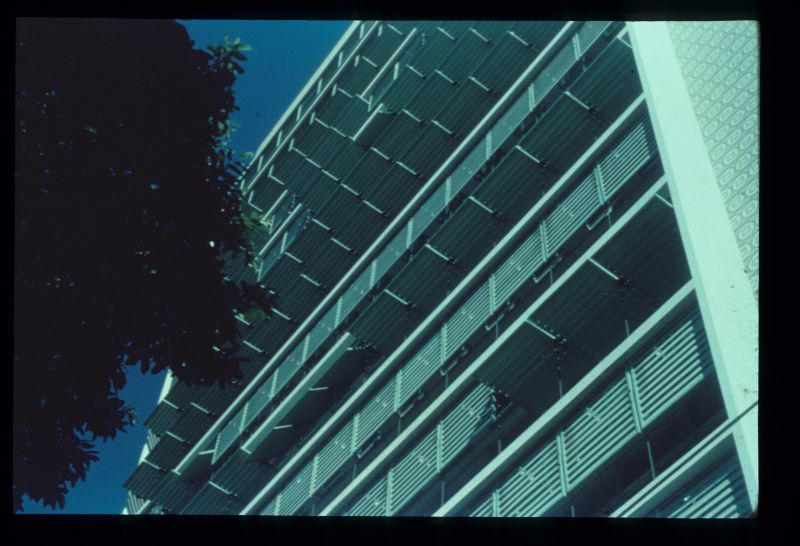

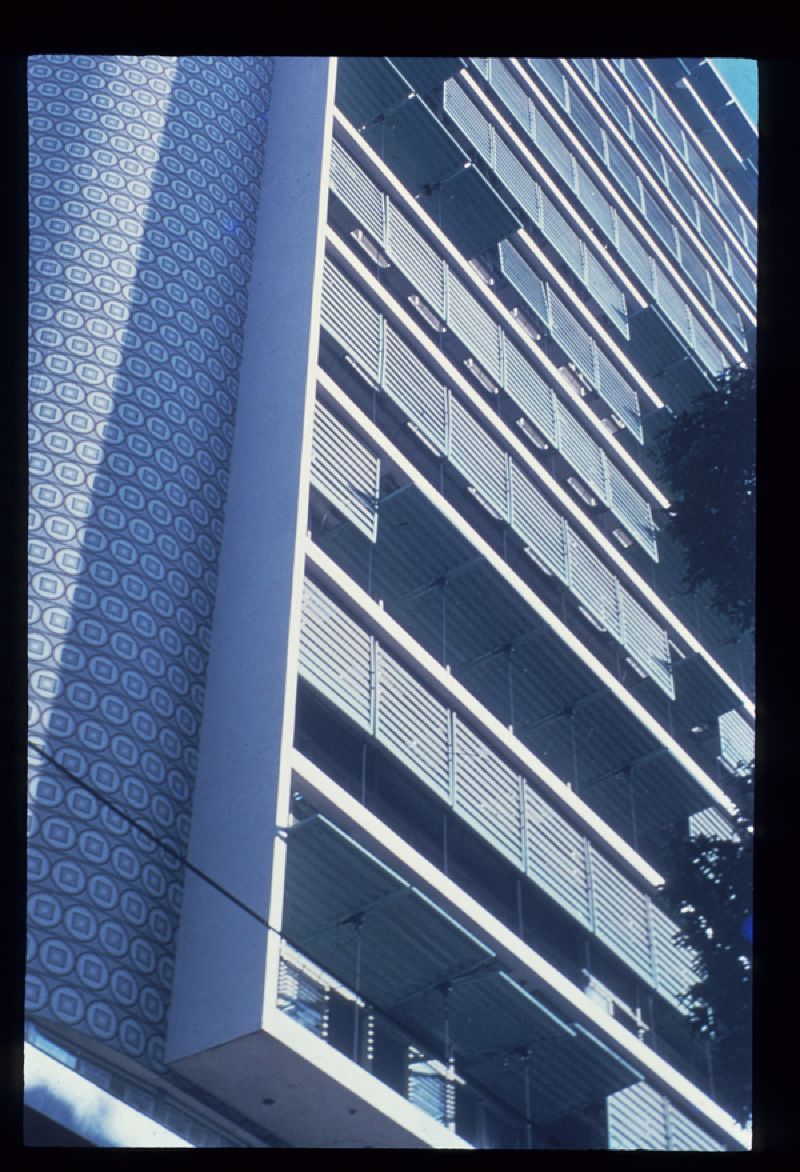

No Edifício Seguradoras, para que a incidência solar das esquadrias de vidro das salas de escritório da fachada sudoeste pudesse ser controlada em períodos mais críticos, foram adotados brises verticais e horizontais, em uma geometria resultante do estudo de incidência de raios solares verticais e horizontais no período da tarde. Os brises horizontais foram apoiados em uma estrutura de concreto que se caracteriza como um prolongamento de 1,15 m da laje, caracterizado por vãos nos quais os brises metálicos, em alumínio, se fixavam internamente pelas laterais. Em relação aos os brises verticais, a solução se deu por venezianas articuladas,, portanto móveis, as quais se estruturavam em um aparato com rotação de até 90 graus a partir de seu eixo central. Esse elemento de brises verticais de 1,60 m se fixava verticalmente na extremidade do mesmo prolongamento de laje do brise horizontal, afastados a 1,05m das esquadrias do edifício. Izaga (2022) destaca o caráter visual da solução: "O mecanismo duplo idealizado pelos Roberto é composto horizontalmente por venezianas articuladas encaixadas dentro de trechos vazados da laje em balanço, com painéis de veneziana pivotantes horizontalmente alinhados com o bordo externo da caixa que o circunda. Estes elementos conferem à pele do edifício movimento e tatilidade, marcando aleatoriamente as superfícies iluminadas e sombreadas." Ao que indicam as fontes (BARBER, 2019), os brises foram removidos na década de 1980, com a substituição por estruturas de ar condicionado. Ainda que, em períodos específicos do ano as condições climáticas atuais ultrapassem as estimativas da época do projeto - em relação a conforto ambiental-, os brises são elementos de controle solar relevantes para a redução de incidência solar e, consequentemente de calor, reduzindo a dependência de sistemas mecânicos de climatização - ligados ao consumo de energia e de emissão de gases de efeito estufa.
No Edifício Seguradoras, para que a incidência solar das esquadrias de vidro das salas de escritório da fachada sudoeste pudesse ser controlada em períodos mais críticos, foram adotados brises verticais e horizontais, em uma geometria resultante do estudo de incidência de raios solares verticais e horizontais no período da tarde. Os brises horizontais foram apoiados em uma estrutura de concreto que se caracteriza como um prolongamento de 1,15 m da laje, caracterizado por vãos nos quais os brises metálicos, em alumínio, se fixavam internamente pelas laterais. Em relação aos os brises verticais, a solução se deu por venezianas articuladas,,…
Estado
Construído, descaracterização alta
Construído, descaracterização alta
Uso original
Comercial, serviço
Comercial, serviço
Uso atual
Comercial, serviço
Comercial, serviço
Instituição depositária
Núcleo de Pesquisa e Documentação Faculdade de Arquitetura e Urbanismo da UFRJ (NPD-UFRJ)
Núcleo de Pesquisa e Documentação Faculdade de Arquitetura e Urbanismo da UFRJ (NPD-UFRJ)
Contato
https://npd.fau.ufrj.br/
https://npd.fau.ufrj.br/
Créditos
NPD UFRJ
Fotografias contemporâneas Leonardo Finotti
Fotografias históricas: Acervo NPD UFRJ
NPD UFRJ
Fotografias contemporâneas Leonardo Finotti
Fotografias históricas: Acervo NPD UFRJ
